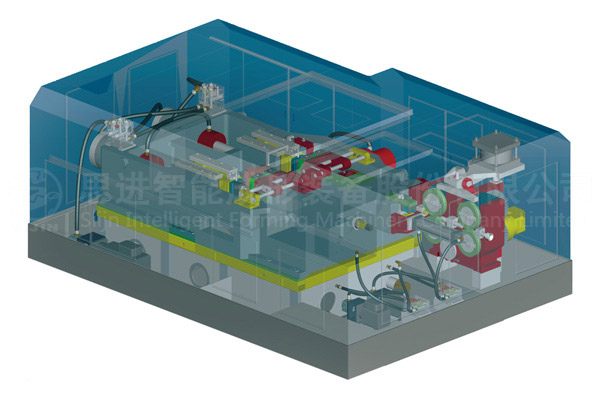

多工位智能精密溫?zé)徵叧尚窝b備?速成形?藝，減少熱量損失。?件與模具接觸時間不多于5/100秒，使傳遞到模具上熱量降到最低，從?延?模具使?壽命。


智能溫/熱液壓成形機（環保型）軸承圈技術參數

型號 單位 SJHBF
502L		 SJHBF
602L		 SJHBF
503L		 SJHBF
603L
工位數 No. 2 2 3 3
成型力 kgs 130,000*2 200,000*2 130,000*2 200,000*3
最大切斷直徑 Mm 48 64 48 64
最大切斷長度 Mm 450 550 450 550
生產速度 Pcs/min 6-8 6-8 5-7 5-7
定模頂出行程 Mm 500 600 500 600
工作壓力 Mpa 20 20 20 20
主油缸行程 Mm 500 600 500 600
主電機功率 Kw 110 180 110 180
頭部最大對邊 Mm 80 100 90 110
可制桿部直徑 Mm M30-M48 M52-M64 M30-M48 M52-M64
可制螺栓頭下長度 Mm 50-400 80-500 50-400 80-500

備注:
1、二、三工位機器不包括切斷工位，進料方式分為線材進料、棒料進料、段料進料，進料后通過機械手，輸送到下一工位，外六角螺栓以不切邊形式模內成型。

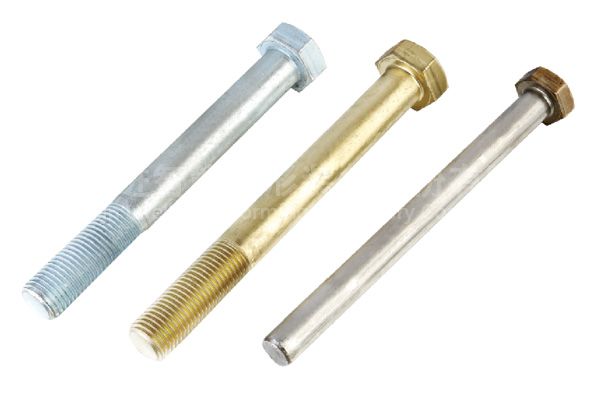

2、本機適用于內、外六角風電螺栓、機械軸等長桿類產品。
3、本機安裝有數據終端就緒功能。


智能溫/熱液壓成形機（環保型）單/雙滑塊技術參數

型號 單位 SJHNP
303S		 SJHNP
403S		 SJHNP
503S		 SJHNP
703S		 SJHNP
903S
工位數 No. 3 3 3 3 3
成型力 kgs 70,000 90,000 160,000 350,000 480,000
最大切斷直徑 Mm 25 28 35 45 45
最大切斷長度 Mm 40 45 45 65 65
生產速度 Pcs/min 100-160 95-150 90-130 60-100 50-90
定模頂出行程 Mm 36 45 50 55 55
可制產品規格 Mm 18-38 18-41 20-53 25-74 36-90
可制產品高度 Mm 6-20 8-22 8-25 10-36 10-36
主電機功率 Kw 37 37 45 90 110
吊裝參考重量 Kgs 18,000 22,000 32,000 57,000 69,000

備注:
1、三工位零件類機器，不包括切斷工位，采用線材進料或棒料進料、段料進料，切斷后通過上頂式夾子輸送到下一工位。

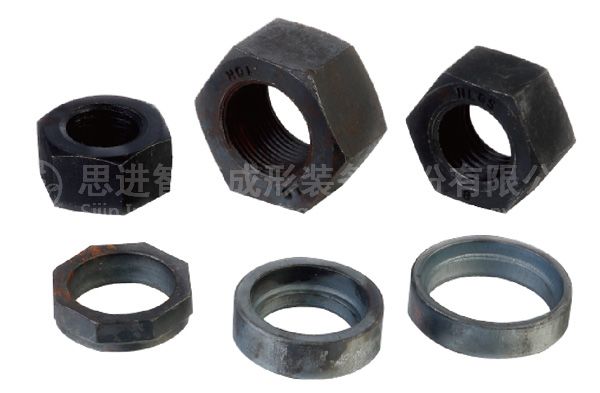

2、三工位零件類機器適合于六角螺帽、鎖緊螺帽、四四角螺帽、法蘭螺帽、墊圈等產品。
3、本機安裝有數據終端就緒功能。


智能溫/熱液壓成形機（環保型）?桿類技術參數

型號 單位 SJHPF
404S		 SJHPF
604S		 SJHPF
704S		 SJHPF
804S		 SJHPF
904S
工位數 No. 4 4 4 4 4
成型力 kgs 120,000 220,000 330,000 380,000 800,000
最大切斷直徑 Mm 25 35 46 46 60
最大切斷長度 Mm 35 45 60 75 115
生產速度 Pcs/min 110-200(130) 80-130(100) 70-120(95) 70-115(95) 45-90(80)
定模頂出行程 Mm 35 40 45 55 85
可制產品規格 Mm 18-41(38) 30-58(53) 30-74(68) 42-82(74) 48-105(94)
可制產品高度 Mm 8-20 8-25 8-35 10-40 12-70
主電機功率 Kw 45 55 90 110 180
吊裝參考重量 Kgs 24,000 37,000 62,000 68,000 145,000

備注:
1、四工位機器不包括切斷工位，采用棒料進料或段料進料，切斷后通過上頂式夾子輸送到下一工位。

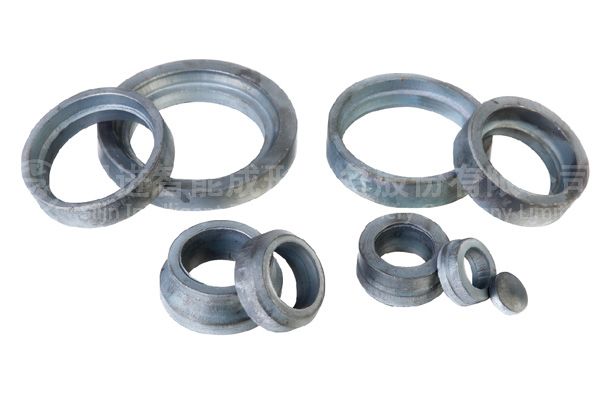

2、本機配備陽模頂出裝置，適用于軸承內外套圈一次完成等產品制作。
3、本機安裝有數據終端就緒功能。


智能溫/熱液壓成形機（環保型）零件類技術參數

型號 單位 SJHF-503
SJHFW-504		 SJHF-703
SJHFW-704		 SJHF-803
SJHFW-804		 SJHF-903
SJHFW-904		 SJHF-1003
SJHFW-1004
工位數 No. 3/4 3/4 3/4 3/4 3/4
成型力 kgs 250,000 380,000 500,000 800,000 1,000,000
最大切斷直徑 Mm 35 46 50 60 65
最大切斷長度 Mm 55 75 75 115 115
生產速度 Pcs/min 80-130 70-115 60-100 50-90 40-70
定模頂出行程 Mm 40 65 65 85 85
可制產品規格 Mm 20-58(53) 36-82(74) 36-90(82) 48-105(94) 48-115(105)
可制產品高度 Mm 8-30 10-55 50 70 70
主電機功率 Kw 55 110 132 180 205
吊裝參考重量 Kgs 37,000 68,000 72,000 155,000 160,000

備注:
1、四工位機器不包括切斷工位，采用線材進料或棒料進料、段料進料，切斷后通過上頂式夾子輸送到下一工位。
2、雙滑塊的前死點與之前 110度錯開10度，為分散前死點負載，減低合模時偏心尺寸。
3、本機安裝有數據終端就緒功能。


油缸式滑臺機構

采?液壓驅動?式，使壓造?有效可控，在?定范圍內任意可調，使?作過程運?更加穩定，有效提?產品精度。

伺服送料系統

調節簡便，具有更?的精度。


液壓伺服電機控制系統

壓?輸出更加平穩、準確。



液壓式剪切機構

剪切速度恒定，使剪切精度更?，剪切?更加平滑。

?壓式夾鉗傳送系統

夾緊?及傳送速度任意可調，運?過程平穩可靠。

液壓式后沖頂出機構

有快中慢三段速度可調；可根據不同產品要求，任意調整頂出位置。
