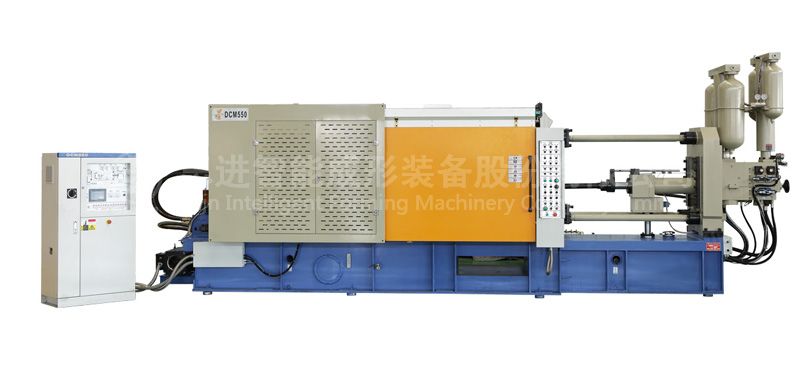

DCM系列壓鑄設備

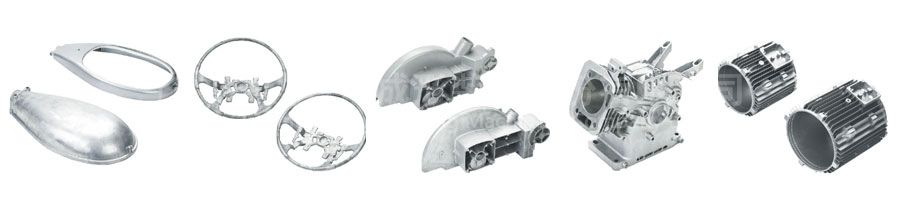

思進壓鑄機適用于航空、汽車、摩托車、電訊儀表、家電五金等工業部門，是用來生產大批量鋁、鋅、銅等有色金屬鑄件的理想設備，又能適合生產鑄造難度大、質量要求高、結構復雜的鑄件。

DCM系列冷室壓鑄機主要技術參數

型號 單位 DCM150 DCM180 DCM220 DCM280 DCM350 DCM450 DCM550
合型力 KN 1500 1800 2200 2800 3500 4500 5500
大杠內間距 mm 440*440 480*480 510*510 560*560 600*600 660*660 760*760
大杠直徑 mm Ф80 Ф85 95 Ф110 Ф120 Ф130 Ф140
模具厚度（最小~最大） mm 200~500 200~550 200~600 250~650 250~700 300~750 350~850
合模行程 mm 350 380 400 460 500 550 580
頂出行程 mm 85 85 105 105 115 125 130
頂出力 KN 100 108 120 150 160 200 240
壓射力 KN 180 265 280 315 370 450 520
壓射位置 mm 0、-100 0、-140 0、-140 0、-160 0、-160 0、-220 0、-220
壓射頭直徑 mm 40 50 50 60 50 60 (70) 50 60 （70） 50 60 (70) 60 70 (80) 70 80 (90)
射料量（鋁） KG 0.8 1.3 1.3 1.8 1.5 2.2 2.6 1.6 2.3 3.0 1.8 2.6 3.6 2.8 3.8 5.0 4.3 5.6 7.1
鑄造壓力（增壓） Mpa 143 91 135 93 142 99 72 160 111 81 188 130 96 159 116 89 135 103 81
鑄造面積 cm2 104 164 133 193 154 222 305 175 252 345 186 269 364 283 387 505 407 533 679
最大鑄造面積 cm2 375 450 550 700 875 1125 1375
壓射頭推出距離 mm 120 135 140 150 180 220 250
壓射室法蘭直徑 mm Ф110 Ф110 Ф110 Ф110 Ф110 Ф130 Ф130
壓射室法蘭凸出定板高度 mm 10 10 10 12 12 15 15
壓射行程 mm 340 355 400 425 480 540 595
空循環周期 s 7 7 7 10 10 10 12
系統工作壓力 MPa 12 14 14 14 14 14 14
電動機功率 KW 11 15 15 18.5 22 22 30
油箱容積 L 350 500 550 650 750 850 1200
吊裝參考重量 KG 6200 7500 9500 12000 14500 19000 25200
外形尺寸 m 5*1.2*2.3 5.6*1.3*2.5 6*1.35*2.6 6.4*1.4*2.7 6.8*1.5*2.8 7.1*1.8*2.95 7.7*2.1*3.1


型號 單位 DCM680 DCM850 DCM1000 DCM1250
合型力 KN 6800 8500 10000 12500
大杠內間距 mm 800*800 910*910 1030*1030 1100*1100
大杠直徑 mm Ф160 Ф180 Ф200 Ф240
模具厚度（最小~最大） mm 350~900 400~950 450~1150 450~1180
合模行程 mm 650 760 880 1000
頂出行程 mm 160 180 200 200
頂出力 KN 315 360 500 570
壓射力 KN 610 665 865 1075
壓射位置 mm 0、-250 0、-250 0、-300 0、-320
壓射頭直徑 mm 70 80 (90) 80 90 (100) 90 100 (110) (120) 100 110 (120) (130) (140)
射料量（鋁） KG 4.7 6.2 7.7 7.4 9.4 11.2 9.9 12 14.8 17.5 13.4 16.2 19.3 22.5 25.4
鑄造壓力（增壓） Mpa 158 121 95 132 104 84 136 110 91 76 136 113 95 81 69
鑄造面積 cm2 430 561 715 643 817 1011 735 909 1098 1315 919 1106 1315 1543 1811
最大鑄造面積 cm2 1700 2150 2500 3125
壓射頭推出距離 mm 280 300 300 320
壓射室法蘭直徑 mm Ф150 Ф180 Ф240 Ф240
壓射室法蘭凸出定板高度 mm 15 20 20 25
壓射行程 mm 650 763 800 880
空循環周期 s 14 14 16 19
系統工作壓力 MPa 14 14 14 14
電動機功率 KW 37 37 45 37*2
油箱容積 L 1250 1500 1900 2800
吊裝參考重量 KG 31200 40500 70000 95000
外形尺寸 m 8*2.3*3.2 9.1*2.4*3.3 10.6*3.5*3.8 11.8*3.7*4.2


型號 單位 DCM1600 DCM2000 DCM2500
合型力 KN 16000 20000 25000
大杠內間距 mm 1180*1180 1350*1350 1500*1500
大杠直徑 mm Ф250 Ф280 Ф310
模具厚度（最小~最大） mm 500~1400 650~1600 750~1800
合模行程 mm 1200 1400 1500
頂出行程 mm 250 300 300
頂出力 KN 600 650 750
壓射力 KN 1285 1500 1700
壓射位置 mm 0、-350 0、-350 0、-400
壓射頭直徑 mm 110 120 (130) (140) (150) 130 140 (150) (160) (170) 140 150 (160) (170) (180)
射料量（鋁） KG 16.9 20.1 23.7 27.6 31.7 24.5 28.5 32.7 37.3 42.1 30.5 35.1 40.1 45.4 50.9
鑄造壓力（增壓） Mpa 135 113 96 83 72 113 97 84 74 66 110 96 84 74 66
鑄造面積 cm2 1185 1415 1666 1927 2222 1769 2061 2380 2702 3030 2272 2604 2976 3378 3787
最大鑄造面積 cm2 4000 5000 6250
壓射頭推出距離 mm 360 400 450
壓射室法蘭直徑 mm Ф260 Ф260 Ф280
壓射室法蘭凸出定板高度 mm 25 30 30
壓射行程 mm 930 960 1050
空循環周期 s 22 25 28
系統工作壓力 MPa 14 14 16
電動機功率 KW 45*2 55*2 55+75
油箱容積 L 3000 3500 3800
吊裝參考重量 KG 105000 135000 195000
外形尺寸 m 12.4*4.2*4.7 13.7*4.7*4.9 14.7*4.9*5.0


備注:
1、()者為特殊訂制。
() is for special order.
2、本公司保留修改以上參數的權利，如有修改恕不另行通知
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.

高性能

最大空壓射速度≥7m/s，建壓時間≤30m/s


高可靠性

采用PLC可編程控制器控制液壓驅動的傳動系統，頂級壓鑄機新型結構和工藝改進設計與精工制造的壓射系統，可靠、耐用。

高速生產

合型力合壓射力采用比例調節系統，工作中始終處于合理配合狀態，實現高速生產。
